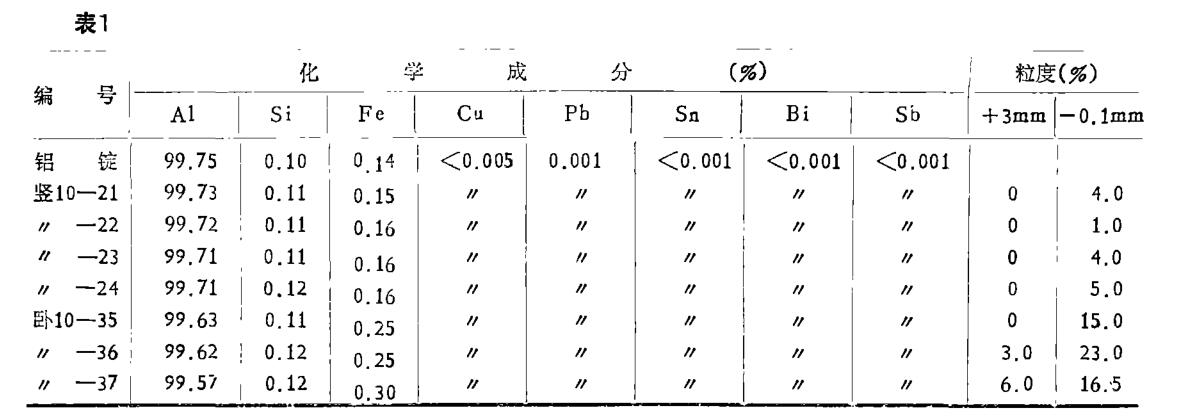

鋁粒質(zhì)量體現(xiàn)在化學(xué)成分和粒度兩個方面，鞏義市亞鋁材料有限公司用同一批號的鋁錠在豎、臥式生產(chǎn)設(shè)備上分別進(jìn)行生產(chǎn)，鋁粒加工質(zhì)量問題控制報告書，結(jié)果見表1。
從表1中可見:
（1）豎噴鋁粒的含鐵量比臥噴鋁粒低0.1%以上。我廠金屬鉻生產(chǎn)要求鋁粒含F(xiàn)e≤025%，臥式噴鋁由于用鑄鐵鍋熔鋁，增鐵嚴(yán)重，通常由于含鐵量高而不能用于冶煉金屬鉻，合格率在80%左右。豎式噴鋁用熔鋁爐熔鋁，鐵含量基本上不增加，鋁粒合格率100%
（2）豎噴鋁粒的主成分比臥式鋁粒高1%，主要是鋁粒中細(xì)粉所占比重不同。細(xì)粉表面積大，鋁的氧化較嚴(yán)重。鐵合金用鋁粒要求-01mm的細(xì)粉量≤10%鋁粒粒度均勻是豎噴鋁粒和臥噴鋁粒的個重要差別。臥式噴鋁沿水平方向霧化，噴出的鋁粒在霧化室整個平面上降落，由于粒度的差別，慣性不一樣，鋁塵集中在邊角上，粗粒落在遠(yuǎn)處，工人在清掃和包裝過程中不可能進(jìn)行充分的混合，各袋的粒度是不一樣的，這就給下道工序的用戶造成不利，影響使用效果。豎式噴鋁垂直方向霧化，得到的鋁粒雖然粗細(xì)有別，但在自由下落過程中就是一個充分自然混合過程，基本上不存在粒度偏折。
